تنظیمات ABS برای ENDER 3
تنظیمات ABS برای Ender 3 | راهنمای کامل چاپ بدون تاب‌برداشتن
چاپ با فیلامنت ABS روی پرینترهای سه‌بعدی سری Ender 3 (مانند Ender 3، Ender 3 Pro و Ender 3 V2) یکی از چالش‌برانگیزترین اما کاربردی‌ترین سناریوهای پرینت سه‌بعدی است. ABS به دلیل مقاومت مکانیکی بالا، تحمل حرارتی مناسب و امکان پرداخت با استون، گزینه‌ای بسیار محبوب برای ساخت قطعات صنعتی و کاربردی محسوب می‌شود.
با این حال اگر تنظیمات چاپ به درستی انجام نشود، مشکلاتی مانند تاب‌برداشتن قطعه، ترک بین لایه‌ها یا چسبندگی ضعیف به تخت چاپ رخ می‌دهد. در این مقاله تنظیمات کامل و بهینه برای چاپ ABS با پرینتر Ender 3 را بررسی می‌کنیم تا بتوانید بهترین نتیجه را از چاپ خود بگیرید.
چرا چاپ ABS سخت‌تر از PLA است؟
فیلامنت ABS نسبت به PLA حساس‌تر است و ویژگی‌های زیر را دارد:
انقباض حرارتی بالا
حساسیت زیاد به جریان هوا
احتمال تاب‌برداشتن گوشه‌های قطعه
احتمال ترک بین لایه‌ها
تولید بو و بخار هنگام چاپ
به همین دلیل تنظیم دقیق دما، سرعت چاپ و شرایط محیطی اهمیت زیادی دارد.
تنظیمات پیشنهادی ABS برای Ender 3
این تنظیمات بر اساس نازل 0.4 میلی‌متری و اکسترودر Bowden استاندارد Ender 3 ارائه شده‌اند.
دمای نازل (Nozzle Temperature)
بازه مناسب دمای نازل برای ABS معمولاً بین 235 تا 250 درجه سانتی‌گراد است.
مقدار پیشنهادی برای شروع:
245 درجه سانتی‌گراد
اگر چسبندگی بین لایه‌ها ضعیف بود می‌توانید دما را حدود 5 درجه افزایش دهید. اگر استرینگ زیاد شد یا سطح قطعه بیش از حد براق شد، دما را کمی کاهش دهید.
نکته مهم: در هات‌اندهای استاندارد Ender 3 که دارای لوله PTFE هستند، استفاده طولانی‌مدت از دمای بالای 240 درجه ممکن است باعث آسیب به تیوب PTFE شود. برای چاپ حرفه‌ای ABS استفاده از هات‌اند تمام فلزی (All-Metal Hotend) توصیه می‌شود.
دمای تخت (Bed Temperature)
برای جلوگیری از تاب‌برداشتن قطعه، دمای تخت باید بالا باشد.
بازه مناسب:
95 تا 110 درجه سانتی‌گراد
مقدار پیشنهادی:
100 درجه سانتی‌گراد
برای قطعات بزرگ بهتر است دمای تخت را تا حدود 105 یا حتی 110 درجه افزایش دهید.
فن خنک‌کننده (Part Cooling Fan)
در بیشتر موارد فن خنک‌کننده برای ABS باید خاموش باشد.
تنظیم پیشنهادی:
0 درصد
استفاده از فن ممکن است باعث سرد شدن سریع لایه‌ها و ایجاد ترک یا تاب‌برداشتن قطعه شود. تنها در موارد خاص مانند چاپ پل‌ها یا جزئیات بسیار ریز می‌توان از فن با سرعت کم (حداکثر 20 درصد) استفاده کرد.
سرعت چاپ
ABS برای دستیابی به کیفیت مناسب بهتر است با سرعت متوسط چاپ شود.
سرعت پیشنهادی:
سرعت کلی چاپ: 40 تا 60 میلی‌متر بر ثانیه
مقدار پیشنهادی: 45 میلی‌متر بر ثانیه
سرعت دیواره بیرونی: 25 تا 35 میلی‌متر بر ثانیه
سرعت لایه اول: 15 تا 25 میلی‌متر بر ثانیه
کاهش سرعت لایه اول باعث چسبندگی بهتر قطعه به تخت چاپ می‌شود.
ارتفاع لایه (Layer Height)
برای نازل 0.4 میلی‌متری، ارتفاع لایه مناسب معمولاً بین 0.16 تا 0.24 میلی‌متر است.
مقدار استاندارد:
0.2 میلی‌متر
اگر به کیفیت بالاتر نیاز دارید می‌توانید از ارتفاع لایه 0.16 میلی‌متر استفاده کنید و اگر سرعت چاپ مهم‌تر است مقدار 0.24 میلی‌متر گزینه مناسبی است.
تنظیمات Retraction
در پرینتر Ender 3 که از سیستم Bowden استفاده می‌کند، تنظیمات رترکشن اهمیت زیادی دارد.
مقدار پیشنهادی:
Retraction Distance: حدود 5 میلی‌متر
Retraction Speed: حدود 40 میلی‌متر بر ثانیه
این تنظیمات کمک می‌کند تا استرینگ یا کشیده شدن رشته‌های نازک پلاستیک بین بخش‌های مختلف مدل کاهش پیدا کند.
جلوگیری از تاب‌برداشتن (Warping)
یکی از رایج‌ترین مشکلات چاپ ABS تاب‌برداشتن گوشه‌های قطعه است. برای جلوگیری از این مشکل چند راهکار مهم وجود دارد.

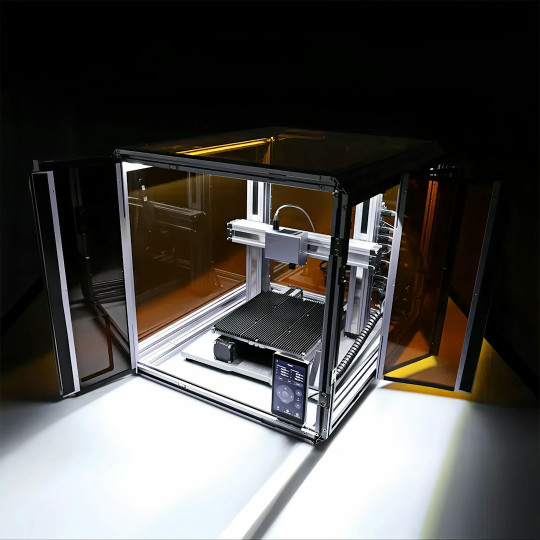

استفاده از محفظه (Enclosure)
بهترین راه برای چاپ ABS استفاده از محفظه برای پرینتر است. محفظه باعث می‌شود دمای اطراف قطعه ثابت بماند و از سرد شدن سریع آن جلوگیری شود.
دمای مناسب داخل محفظه معمولاً بین 35 تا 45 درجه سانتی‌گراد است.
استفاده از Brim
در اسلایسر می‌توانید از Brim برای افزایش سطح تماس قطعه با تخت استفاده کنید.
تنظیم پیشنهادی:
Brim Width: حدود 8 میلی‌متر
این کار کمک می‌کند گوشه‌های قطعه به تخت بهتر بچسبند.
افزایش چسبندگی به تخت چاپ
برای چسبندگی بهتر ABS به تخت چاپ می‌توانید از روش‌های زیر استفاده کنید:
چسب ماتیکی
محلول ABS (ABS Slurry)
اسپری مو
صفحات PEI
این روش‌ها باعث می‌شوند قطعه در طول چاپ از تخت جدا نشود.
تنظیمات استحکام قطعه
ABS معمولاً برای قطعات مکانیکی و کاربردی استفاده می‌شود، بنابراین تنظیمات دیواره و اینفیل اهمیت دارد.
تنظیمات پیشنهادی:
Wall Line Count: 3
Top Layers: 4 تا 5
Bottom Layers: 4 تا 5
Infill: بین 20 تا 40 درصد
الگوهای مناسب برای اینفیل شامل Gyroid، Grid یا Cubic هستند.
پروفایل پیشنهادی ABS برای Cura
Layer Height: 0.2 mm
Nozzle Temperature: 245°C
Bed Temperature: 100°C
Print Speed: 45 mm/s
Outer Wall Speed: 30 mm/s
Initial Layer Speed: 20 mm/s
Fan Speed: 0%
Retraction Distance: 5 mm
Retraction Speed: 40 mm/s
Build Plate Adhesion: Brim
Brim Width: 8 mm
Wall Line Count: 3
Top/Bottom Thickness: 0.8 mm
Travel Speed: 130 mm/s
Flow: 100%
مشکلات رایج در چاپ ABS
ترک بین لایه‌ها
این مشکل معمولاً به دلیل سرد شدن سریع قطعه ایجاد می‌شود. افزایش دمای نازل، کاهش سرعت چاپ و استفاده از محفظه می‌تواند این مشکل را برطرف کند.
تاب‌برداشتن گوشه‌ها
برای جلوگیری از این مشکل می‌توان دمای تخت را افزایش داد، از Brim استفاده کرد و سطح تخت را به خوبی تمیز کرد.
استرینگ
برای کاهش استرینگ می‌توان دمای نازل را کمی کاهش داد، تنظیمات رترکشن را اصلاح کرد یا فیلامنت را خشک نمود.
خشک کردن فیلامنت ABS
ABS نیز مانند بسیاری از فیلامنت‌ها می‌تواند رطوبت جذب کند. رطوبت باعث ایجاد حباب و کاهش کیفیت چاپ می‌شود.
تنظیم پیشنهادی برای خشک کردن ABS:
دمای 70 تا 80 درجه سانتی‌گراد
مدت زمان 4 تا 6 ساعت
نکات ایمنی هنگام چاپ ABS
در هنگام چاپ ABS بخار و بوی خاصی تولید می‌شود. بهتر است چاپ در محیطی با تهویه مناسب انجام شود. استفاده از فیلتر کربن یا HEPA می‌تواند به کاهش بخارات کمک کند و بهتر است از چاپ طولانی مدت ABS در اتاق‌های کوچک یا اتاق خواب خودداری شود.
جمع‌بندی
برای چاپ موفق ABS با پرینتر Ender 3 لازم است دمای مناسب، سرعت چاپ کنترل شده و محیط پایدار فراهم شود. استفاده از Brim، خاموش بودن فن خنک‌کننده و در صورت امکان استفاده از محفظه چاپ، نقش مهمی در جلوگیری از مشکلاتی مانند تاب‌برداشتن و ترک لایه‌ها دارند.
تنظیمات پیشنهادی برای شروع چاپ ABS:
Nozzle: 245°C
Bed: 100°C
Fan: 0%
Print Speed: 45 mm/s
Layer Height: 0.2 mm
Retraction: 5 mm
Brim: 8 mm
با این تنظیمات می‌توانید چاپ‌های ABS با کیفیت و استحکام بالا روی Ender 3 داشته باشید.
:::
